10.8 Input Sinkron dan Asinkron

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prosedur Percobaan

5. Rangkaian Simulasi

6. Vidio

7. Download File

8. Example

9. Problem

10. Multiple Choice

&nbsp1. Tujuan [Kembali]

• Menjelaskan Input Sinkron dan Asinkron
• Menjelaskan fungsi flip-flop
• Dapat mensimulasikan rangkaian flip-flop

2. Alat dan Bahan [Kembali]

• Alat

 1. Batterai



         Baterai merupakan sebuah alat yang mrngubah energi kimia yang tersimpan menjadi energi listrik.

• Bahan

1. IC 74111

    JK Flip Flop(JK FF) adalah suatu perangkat FF yang memiliki dua input (J dan K).

    Datasheet IC 74111 :

3. Dasar Teori [Kembali]

Kebanyakan flip-flop memiliki input sinkron dan asinkron. Input sinkron adalah yang efek pada output flip-flop disinkronkan dengan input jam. Input R, S, J, K dan D semuanya masukan sinkron. Input asinkron adalah input yang beroperasi secara independen dari sinkron masukan dan sinyal jam masukan. Ini sebenarnya menimpa masukan karena statusnya menggantikan status dari semua input sinkron dan juga input jam. Mereka memaksa keluaran flip-flop untuk pergi ke yang telah ditentukan status terlepas dari status logika input sinkron. Input PRESET dan CLEAR adalah contoh masukan asinkron. Saat aktif, input PRESET dan CLEAR menempatkan flip-flop Q keluaran masing-masing dalam status '1' dan '0'. Biasanya, ini adalah input LOW yang aktif. Saat diinginkan bahwa fungsi flip-flop sesuai dengan status input sinkronisnya, input asinkron disimpan dalam keadaan tidak aktif mereka. Juga, kedua input asinkron, jika tersedia pada flip-flop tertentu, tidak dibuat aktif secara bersamaan.

4. Prosedur Percobaan [Kembali]

• Buka aplikasi proteus

• Siapkan alat dan bahan pada library proteus, komponen yang dibutuhkan pada rangkaian

• Rangkai setiap komponen

• Ubah spesifikasi komponen sesuai kebutuhan

• Jalankan simulasi rangkaian

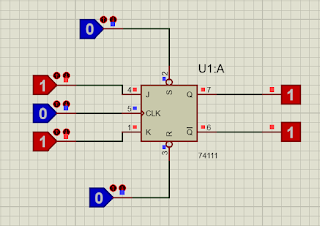

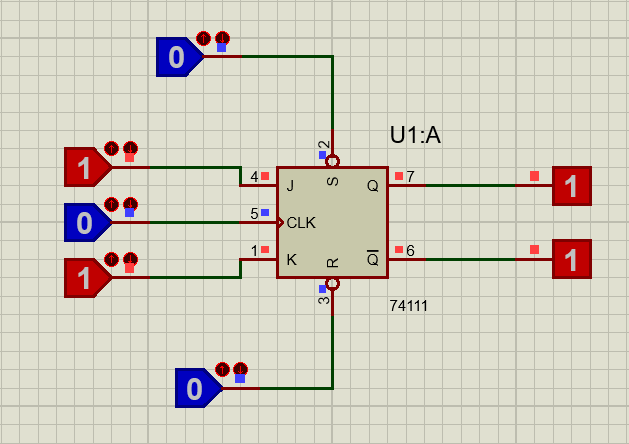

5. Rangkaian Simulasi [Kembali]

Prinsip Kerja :

   Pada j-k flip-flop terdapat 3  masukan yaitu ck,j,dan k. dengan 2 output yaitu Q'dan Q dimana logika pada output akan berubah jika pada clock terjadi detak yang mengakibatkan terjadi perubahan pada keluarannya / outputnya, dimana jika mode operasi NC dimana masukan J dan k bernilai 0, maka pada output Q'danQ tidak terjadi perubahan. dan pada mode reset atau j berlogika 0 dan k berlogika 1 maka pada output Q' berlogika 1 dan Q berlogika 0. pada set atau j berlogika 1 dan k berlogika 0 maka output Q berlogika 1 dan Q' berlogika 0, pada mode togel yang dimana j berlogika 1 dan k berlogika 1 sehingga output mengeluarkan output yang berlawana pada setiap masukan atau detak pada ck.

6. Vidio Simulasi [Kembali]

7. Download File [Kembali]

Download HTML klik

Download file proteus klik

Download vidio klik

Download datasheet 74111 klik

8. Example [Kembali]

1) Apa yang dimaksud dengan input sinkron?

Jawab :  Input sinkron adalah yang efek pada output flip-flop disinkronkan dengan input jam.

2) Apa yang dimaksud dengan input asinkron?

Jawab : input yang beroperasi secara independen dari sinkron masukan dan sinyal jam masukan.

9. Problem [Kembali]

1) Apa yag dimaksud dengan flip flop

Jawab :

Suatu rangkaian elektronika yang memiliki dua kondisi stabil dan dapat digunakan untuk menyimpan informasi. Flip Flop merupakan pengaplikasian gerbang logika yang bersifat Multivibrator Bistabil.

2) Apa kelebihan dari JK flip flop?

Jawab :

Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya.

10. Multiple Choice [Kembali]

     1) Yang bukan merupkan Input masukkan sinkron ?

          a. R

          b. S

          c. J

          d. K

          e. M

        Jawab : e. M



    2) Jika input dari JK flip flop adalah 1,0,1 maka outputnya adalah?

        a. 1,1

        b. 1,0

        c. 0,0

        d. 0,1

        e. semua salah

        Jawab : a. 1,1
