2.5 KONFIGURASI PARALEL DAN SERI-PARALEL[Kembali]
1.) Tentukan I1 untuk konfigurasi dioda paralel gambar 2.30
a) 28.18 mA
b) 31.45 mA
c) 45.67 mA
d) 15.76 mA
Jawaban : a) 28.18 mA
2.) Tentukan I pada gambar 2.32 !
a) 3.12 mA
b) 8.65 mA
c) 6.95 mA
d) 5.55 mA
Jawaban : c) 6.95 mA
3) Tentukan Id dari gambar rangkaian 2.30 pada soal 1
a) 10 mA
b) 14,09 mA
c) 16,34 mA
d) 12,45 mA
Jawaban : b) 14,09 mA
10.9 FET NETWORK[Kembali]
1. Untuk amplifier fet pada gambar 10.34 parameter dua port tanpa beban adalah Avnl = -3,18 , Zi = R1||R2 = 239 kOhm dan Zo = 2,4 kOhm dengan gm =2,2 ms . Tentukan Av !
a) 3.489
b) -2.105
c) 5.789
d) 4.545
Jawaban : b) -2.105

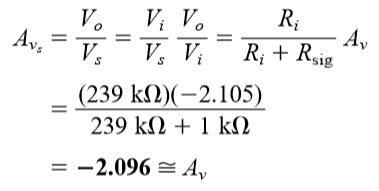

2. Untuk amplifier fet pada gambar 10.34 parameter dua port tanpa beban adalah Avnl = -3,18 , Zi = R1||R2 = 239 kOhm dan Zo = 2,4 kOhm dengan gm =2,2 ms . Tentukan Avs !
a) -2.096
b) 7.909
c) -5.123
d) 4.904
Jawaban : a) -2.096
3. Untuk amplifier fet pada gambar 10.34 parameter dua port tanpa beban adalah Avnl = -3,18 , Zi = R1||R2 = 239 kOhm dan Zo = 2,4 kOhm dengan gm =2,2 ms . Menggunakan persamaan 10.44 hitung perolehan yang dimuat dan dibandingkan dengan hasil bagian Av pada soal no 1 !
a) 3.675
b) 7.456
c) -2.105
d) 5.890
Jawaban : c) -2.105
15.6 ACTIVE FILTERS[Kembali]
1. Hitung frekuensi cutoff dari filter low-pass orde pertama untuk R1= 1.2 kOhm dan C1 = 0.02 mF.
a) 6.63 kHz
b) 3.23 kHz
c) 7.98 kHz
d) 4.56 kHz
Jawaban : a) 6.63 kHz
2. Hitung foL dari rangkaian filter bandpass pada gambar 15.34 dengan R1=R2= 10 kOhm , C1= 0.1 mF dan C2= 0.002 mF.
a) 267.76 Hz
b) 159.15 Hz
c) 234.09 Hz
d) 436.89 Hz
Jawaban : b) 159.15 Hz
3. Hitung foH dari rangkaian filter bandpass pada gambar 15.34 dengan R1=R2= 10 kOhm , C1= 0.1 mF dan C2= 0.002 mF.
a) 7.96 kHz
b) 8.78 kHz
c) 6.89 kHz
d) 5.43 kHz
Jawaban : a) 7.96 kHz
19.3 CAPACITOR FILTER[Kembali]
1. Hitung tegangan riak dari penyearah gelombang penuh dengan kapasitor filter 100 mF yang terhubung ke gambar beban 50 mA
a) 2.2 V
b) 3.4 V
c) 1.2 V
d) 4.24 V
Jawaban : c) 1.2 V
2. Jika puncak tegangan yang diperbaiki untuk rangkaian filter pada contoh 19.3 adalah 30V ,hitung tegangan dc filter.
a) 27.9 V
b) 45.87 V
c) 1.32 V
d) 3.79 V
Jawaban : a) 27.9 V
3. Hitung riak filter kapasitor untuk puncak tegangan yang diperbaiki 30V , C= 50 mF dan arus beban 50 mA
a) 1.4 %
b) 2.3 %
c) 6.8 %
d) 4.3 %
Jawaban : d) 4.3 %
21.13 UNIJUNCTION TRANSISTOR[Kembali]

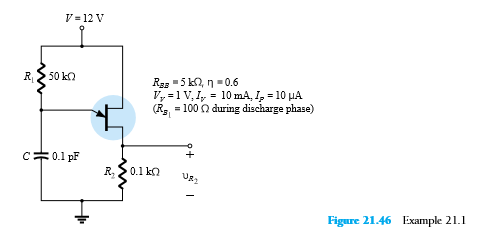

1. Diberikan osilator relaksasi dari gambar 21.46
Tentukan R1 !
a) 25 kOhm
b) 40 kOhm
c) 50 kOhm
d) 10 kOhm
Jawaban : c) 50 kOhm
2. Tentukan RB1 pada rangkaian 21.46 pada soal no 1 !
a) 2 kOhm
b) 5 kOhm
c) 7 kOhm
d) 3 kOhm
Jawaban : a) 2 kOhm
3. Tentukan Vp yang tegangan yang diperlukan ntuk menyalakan UJT pada rangkaian 21.46 pada soal no 1 !
a) 5 V
b) 8 V
c) 4 V
d) 2 v
Jawaban : b) 8 V
