1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
- Batterai
- Osiloskop
- Resistor
- Alternator
- Diode

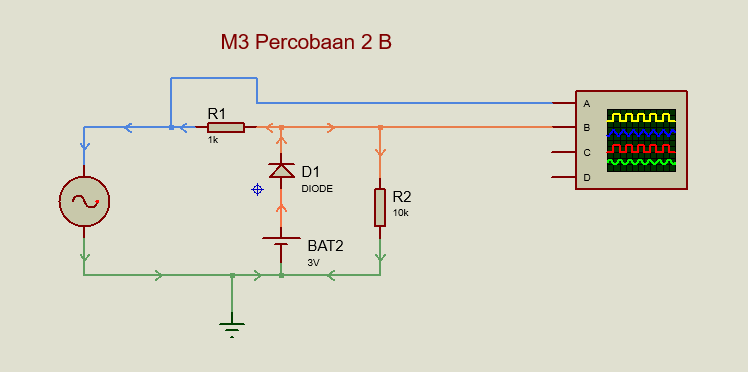

3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
Pada rangkaian clipper positif (pemotong gelombang atas), saat gelombang setengah positif, arus mengalir ke R1 kemudian masuk ke dioda. Hal ini dikarenakan, hambatan yang ada pada dioda lebih kecil dibanding hambatan pada beban dan arus akan mengalir ke rangkaian yang hambatannya lebih kecil. Nilai tegangan pada dioda silicon biasanya 0.7 volt. Sehingga tegangan yang terbentuk adalah +3.7 v karena ditambahkan dengan baterai. Pada saat gelombang setengah negatif, arus tidak melewati dioda karena reverse bias. Arus akan mengalir ke beban RL, karena nilai tegangan awal adalah 6 volt, maka terbentuklah gelombang -6 volt ke bawah.
Pada rangkaian clipper negatif
(pemotong gelombang bawah), saat gelombang setengah negatif, arus mengalir
melalui dioda kemudian masuk ke R1. Hal ini dikarenakan, hambatan
yang ada pada dioda lebih kecil dibanding hambatan pada beban dan arus akan
mengalir ke rangkaian yang hambatannya lebih kecil. Nilai tegangan pada dioda
silicon biasanya 0.7 volt. Sehingga tegangan yang terbentuk adalah -3.7 v
karena ditambahkan dengan baterai. Pada saat gelombang setengah positif, arus
tidak melewati dioda karena reverse bias. Arus akan mengalir ke beban RL,
karena nilai tegangan awal adalah 6 volt, maka terbentuklah gelombang +6 volt
ke atas.
5. Vidio Simulasi [Kembali]
6. Analisa [Kembali]
1. Jelaskan bagaimana bentuk sinyal dari rangkaian clipper terhadap inputnya !
Jawab :
Bentuk
sinyal dari rangkaian clipper terhadap inputnya yaitu dipengaruhi oleh tegangan
pada sumber dan frekuesinya. Dimana jika tegangan diperbesr maka amplitudo pun
akan semakin besar pula begitu sebaliknya jika tegangan pada sumber di perkecil
maka amplitude sinyal outpunya pun akan semakin kecil pula. Kemudian pengaruh
frekuensi yaitu pada banyak gelombang outputnya karena frekuensi itu adalah
jumlah gelombang dalam satu detik artinya jika frekuensinya diperbesar maka
akan semakin rapat bentuk sinyal outputnya.
2. Jelaskan hasil dari output rangkaian clipper terhadap teori !
Jawab :
Hasil
dari output rangkaian clipper yaitu sesuai dengan teori bahwa rangkaian
clipper (pemotong) atau disebut juga rangkain limiter (pembatas) adalah
rangkaian diode yang digunakan untuk memotong atau membatasi sebagian bentuk
gelombang masukan dan mentransmisikannya pada level diatas atau dibawah level
acuan.
Pada
rangkaian clipper pemotong atas, saat setengah arus positif mengalir, akan
masuk ke R1 dan masuk ke ke dioda, dan RL, tetapi karena hambatan RL lebih
besar dari dioda, maka arus akan melewati dioda. Karena dioda berada pada
kondisi forward bias dimana arus dapat melewati dioda karena resistansi dari
dioda kecil. Arus yang masuk ke kaki anoda dari dioda kemudian diteruskan ke
battery yang berfungsi sebagai penambah pemotongan sinyal. Sehingga dihasilkan
sinyal positif yang terpotong. Saat setengah arus negative mengalir arus tidak
dapat melalui dioda karena dioda berada pada kondisi reverse bias dimana
resistansi dioda sangat besar, sehingga arus melewati RL, dan sinyal output
yang didapat sama dengan sinyal input.
Pada
rangkaian clipper pemotong bawah, saat setengah arus positif mengalir akan
masuk ke R1. Tetapi tidak dapat masuk ke dioda karena. Dioda berada pada
kondisi reverse bias dan resistansi pada dioda sangat besar, sehingg arus
langsung mengalir ke RL, dan sinyal output positif yang dihasilkan sama dengan
sinyal inputnya. Pada saat setengah gelombang negatif mengalir, arus dapat
mengalir masuk ke dioda karena dioda berada pada kondisi forward bias, dan
resistansi dioda kecil. Battery yang ada berfungsi untuk penambah pemotong
sinyal, karena itu output yang dihasilkan adalah sinyal output negative yang
terpotong.
