Tugas Pendahuluan Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Vidio

6. Link Download

 1. Kondisi [Kembali]

Percobaan 1 Kondisi 1 : Kondisi awal lampu mati lalu hidup bergantiain secara berulang dari kiri ke kanan.

2. Rangkaian [Kembali]

Prinsip Kerja Rangkaian

Prinsip kerja dari rangkaian adalah menggunakan sistem gerbang logika. Ketika LED diberi input berlogika 0 atau low maka lampu akan redup sedangkan ketika LED diberi input berlogika 1 atau high maka lampu akan menyala.Untuk mengontrol lampu hidup bergantian secara berulang dari kiri ke kanan ,maka diinput coding program pada arduino sesuai dengan kondisi yang diinginkan.

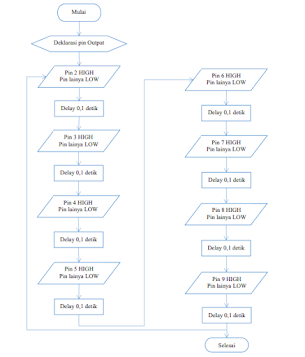

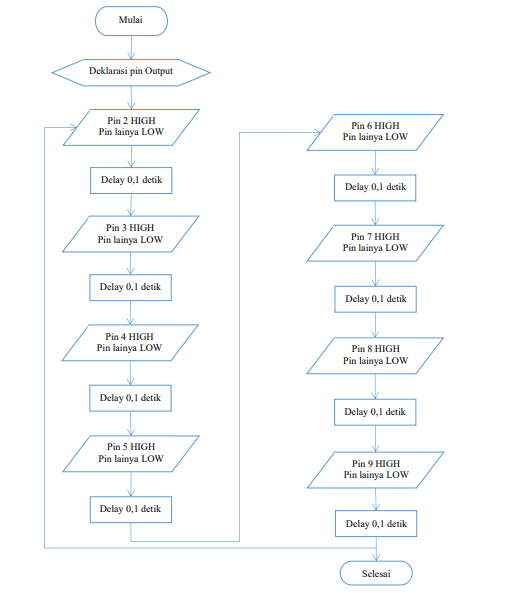

3. Flowchart [Kembali]

4. Listing Program [Kembali]

// Lampu LED Berjalan Menggunakan Arduino UNO

// Menyalakan LED dengan Aktif HIGH

void setup()

{

pinMode(0, OUTPUT);

pinMode(1, OUTPUT);

pinMode(2, OUTPUT);

pinMode(3, OUTPUT);

pinMode(4, OUTPUT);

// menjadikan PIN 0, 1, 2, 3, dan 4 sebagai OUTPUT

}

void loop()

{

//menyala secara bergilir

digitalWrite(0, LOW);

digitalWrite(1, LOW);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, HIGH);

delay(1000);

digitalWrite(0, LOW);

digitalWrite(1, LOW);

digitalWrite(2, LOW);

digitalWrite(3, HIGH);

digitalWrite(4, LOW);

delay(1000);

digitalWrite(0, LOW);

digitalWrite(1, LOW);

digitalWrite(2, HIGH);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

delay(1000);

digitalWrite(0, LOW);

digitalWrite(1, HIGH);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

delay(1000);

digitalWrite(0, HIGH);

digitalWrite(1, LOW);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

delay(1000);

}

5. Vidio [Kembali]



6. Link Download [Kembali]

Rangkaian Proteus klik disini

Vidio Simulasi klik disini

File Listing Program klik disini

Library Arduino Klik disini

Data Sheet Arduino klik disini

Flowchart klik disini
